Message Controleur feu tricolore Répondre en citant
Bonjour je suis nouveau ici et aerodynic m'a parlé de ce forum et donc me voilà Malicieux


Il m'a dit que ceci pourrait certainement en intéresser plus d'un !

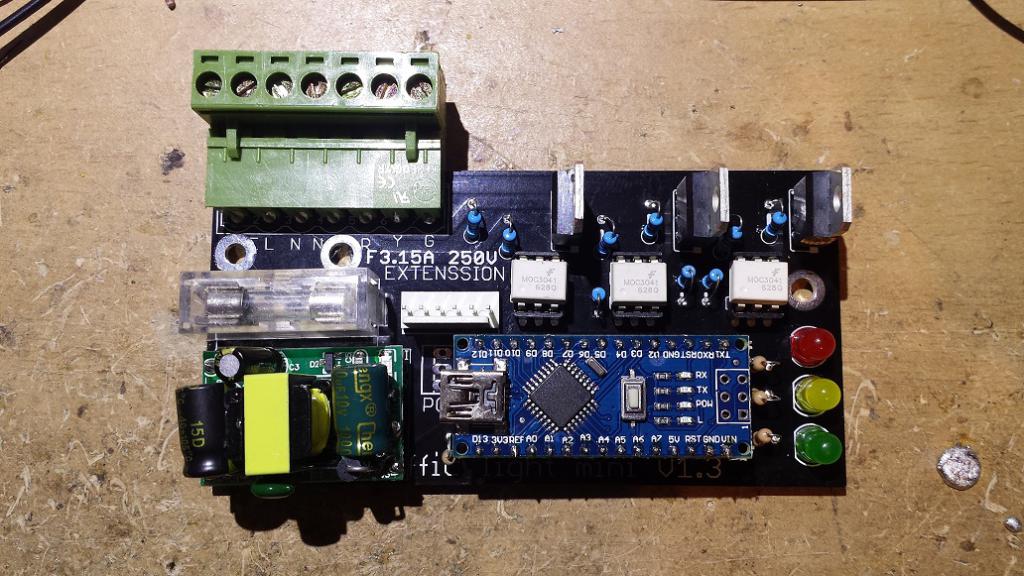

J'ai fabriqué (et conçu) un mini contrôleur programmable avec arduino et il m'en reste pour celui qui veut   Clin d'oeil


On peut programmer le cycle que l'on veut avec les tempo que l'on veut, sortie 230v 3A à triac donc ne fait aucuns bruit  Langue qui dépasse


Et le prix est donc très démocratique à coté d'un PLC  Malicieux






vidéo démo:  https://www.youtube.com/watch?v=CXhmAIEjlOA


A bientôt, elecflo
Mer 15 Mar 2017, 11:38 Visiter le site web du posteur
Publicité






Message Publicité
PublicitéSupprimer les publicités ?

Mer 15 Mar 2017, 11:38
hugom08
Admin

Hors ligne

Inscrit le: 01 Nov 2008
Messages: 1 732
Localisation: Ile de France
Masculin

Message Controleur feu tricolore Répondre en citant
C'est effectivement intéressant.
Le logiciel Arduino est-il payant ?
Et à combien peut tu nous faire ce mini controleur ?

_________________
www.feu-routier.fr
Le site d'information sur la signalisation lumineuse tricolore
Mer 15 Mar 2017, 15:30 Visiter le site web du posteur
elecflo
Membres

Hors ligne

Inscrit le: 15 Mar 2017
Messages: 5
Localisation: Fleurus Belgique
Masculin

Message Controleur feu tricolore Répondre en citant
Arduino IDE est librement gratuit et régulièrement mis à jours  Clin d'oeil , pour le prix cela tourne autour des 22-26€ assemblé et en kit à 16€  Smile


Pour ce qui est de la programmation le programme interne est fournit pour pouvoir être modifié à votre guise Malicieux


niveau code c'est du langage C simplifié, pour celui qui veut apprendre à y a des millions (ou milliards) de tutos sur internet  Clin d'oeil
Mer 15 Mar 2017, 16:16 Visiter le site web du posteur
killian du 93700
Membres

Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 634
Localisation: Drancy
Masculin

Message Controleur feu tricolore Répondre en citant
Oh ! je bosse aussi sur arduino , bon j'ai déjà mes propres programmes .
En fait moi je bosse sur des consoles attractions les Pull down sont en 24V
J'utilise des transistor en IRF 520N , avec résistance de 1KOhm .


J'ai pour projet une fois avoir fini ma console attraction de faire une armoire pour mes feux justement .
elle est déjà dessiner et j'ai déjà préfait mon code.
Tu utilise quoi comme résistance et transostor pour du 220v?
Jeu 16 Mar 2017, 23:21 Visiter le site web du posteur
elecflo
Membres

Hors ligne

Inscrit le: 15 Mar 2017
Messages: 5
Localisation: Fleurus Belgique
Masculin

Message Controleur feu tricolore Répondre en citant
j'ai déjà un projet d'automate arduino , les cartes entrées sorties sont déjà faite il ne me reste plus que la cpu à réaliser,  Langue qui dépasse
Sur ce module ce sont des triac en alternatif avec des optocoupleur pour avoir une isolation galvanique entre le secteur et la basse tension Smile
Ven 17 Mar 2017, 09:16 Visiter le site web du posteur
killian du 93700
Membres

Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 634
Localisation: Drancy
Masculin

Message Controleur feu tricolore Répondre en citant
tu en aurais sans l'arduino du coup ? parce que ça m'intéresse pour mon truc mais j'ai déjà mon arduino Mega pour controler mes 5 feux en même temps xD
Ven 17 Mar 2017, 20:33 Visiter le site web du posteur
elecflo
Membres

Hors ligne

Inscrit le: 15 Mar 2017
Messages: 5
Localisation: Fleurus Belgique
Masculin

Message Controleur feu tricolore Répondre en citant
oui je peux en avoir ou plutot faire une version pour connecter sur ton arduino mega Smile mais l'arduino nano qui est dessus est fournit avec Malicieux mais il y a moyen pour ton mega Clin d'oeil
Sam 18 Mar 2017, 16:07 Visiter le site web du posteur
killian du 93700
Membres

Hors ligne

Inscrit le: 07 Aoû 2009
Messages: 634
Localisation: Drancy
Masculin

Message Controleur feu tricolore Répondre en citant
Mais du coup ça coûterais combien ce petit contrôleur ?
Lun 20 Mar 2017, 22:37 Visiter le site web du posteur
elecflo
Membres

Hors ligne

Inscrit le: 15 Mar 2017
Messages: 5
Localisation: Fleurus Belgique
Masculin

Message Controleur feu tricolore Répondre en citant
Plutôt interface du coup  Langue qui dépasse  le même prix que ceux mentionné plus haut moins le prix du "nano"  Malicieux  donc moins 3€ sur le kit ou en version assemblée  Smile


ce n'est pas un vrai nano mais un circuit imprimé est un circuit imprimé x)
Mar 21 Mar 2017, 08:34 Visiter le site web du posteur
